Průmysl výroby kabelů čelí rostoucím požadavkům na vyšší výkon, větší spolehlivost a složitější návrhy, zejména pro aplikace v oblasti přenosu dat, automobilovém průmyslu, robotice a nové energetice. Základem výroby specializovaných kabelů – jako jsou vysokofrekvenční signálové dráty, robotické kabely nebo automobilové kabelové svazky – je kritický a na přesnosti závislý proces: izolační páska nebo obalování. Tento proces vytváří jednotné izolační vrstvy bez mezer kolem vodičů, což je zásadní pro elektrickou integritu, věrnost signálu a dlouhodobou životnost.

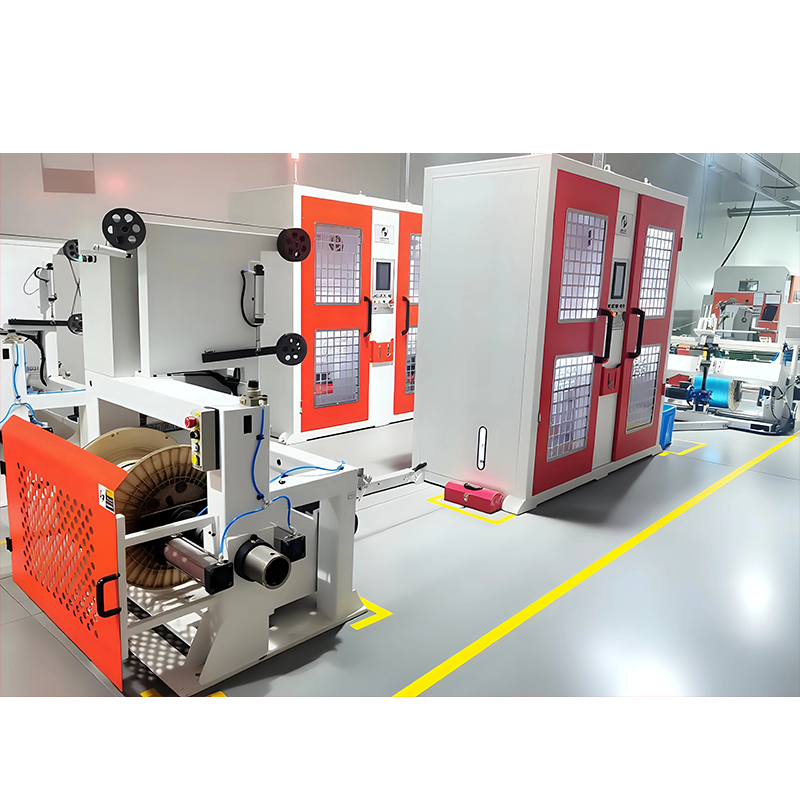

Splnění přísných požadavků na moderní kabely, zejména pro vícevrstvé konstrukce na složitých vodičích, způsobilo, že tradiční mechanické systémy páskování jsou nedostatečné. Posun odvětví směřuje k vysoce přesným, digitálně řízeným systémům, které zaručují konzistenci, rychlost a přizpůsobivost. Toto je přesná technologická mezera, kterou řeší řešení, jako je např Vertikální dvouvrstvý/vícevrstvý servo páskovací stroj s numerickým řízením od Jiangsu Newtopp Precision Machinery. Tento systém ztělesňuje novou generaci technologie páskování, využívá víceosé servo algoritmy a koordinované vertikální dvoustanicové řízení k transformaci způsobu nanášení izolačních vrstev a přímo odpovídá na volání po chytřejších a schopnějších zařízeních na výrobu kabelů.
Základní koncepty izolačních pásek
Abychom ocenili technologický skok, je nezbytné porozumět základním cílům a výzvám procesu lepení izolačních pásek.
-
Primární cíl: Základní funkcí je spirálově ovinout izolační pásku – jako je PTFE, polyester nebo kompozitní fólie – kolem vodivého jádra (které může být jeden drát, lanko nebo paralelní vodiče) s přesným překrytím. To vytváří spojitou, stejnoměrnou dielektrickou bariéru.
-
Centrální výzva - Kontrola napětí: Konzistentní napětí pásky je prvořadé. Kolísající napětí způsobuje nerovnoměrnou hustotu ovinutí, mezery, vrásky nebo nataženou pásku, což vede k izolačním vadám, které snižují elektrický výkon. Výzkum zdůrazňuje, že efektivní regulace tahu je primárním určujícím faktorem kvality finálního produktu, přičemž moderní strategie se zaměřují na metody řízení s uzavřenou smyčkou, bez senzorů nebo nepřímé metody řízení pro vyšší přesnost a jednodušší systémy.
-
Mandát přesnosti – stabilita dráhy: Bod, kde se páska dotýká vodiče – bod formování – musí zůstat prostorově stabilní. Jakýkoli posun během zrychlování stroje, konstantní rychlosti nebo zpomalování má za následek nekonzistentní překrytí nebo sklon, což narušuje integritu a jednotnost izolace.
Průmyslové metriky
Přecházíme-li od konceptů k měřitelnému výkonu, průmysl hodnotí páskové zařízení na základě několika klíčových metrik. Následující tabulka porovnává možnosti tradičních systémů s možnostmi pokročilých řešení řízených servomotory, jako je numerický řídicí vertikální dvouvrstvý/vícevrstvý servo páskovací stroj.
| Metrika výkonu | Tradiční / mechanické lepicí zařízení | Advanced Servo-Driven Taping System (např. Newtopp's Solution) | Dopad na kvalitu a výrobu kabelů |
| Kontrola napětí | Často mechanické nebo s otevřenou smyčkou; napětí se mění s průměrem kotouče a rychlostí. | Uzavřená smyčka, plynulé řízení tahového pole s výpočtem a kompenzací v reálném čase. | Eliminuje ruční zásahy, zajišťuje rovnoměrnou hustotu vrstvy a zabraňuje defektům způsobeným špičkami tahu nebo poklesy. |
| Rychlost a propustnost | Omezeno mechanickými spoji; pomalejší časy cyklu. | Integrovaný pohon vřetena s vysokou setrvačností umožňuje exponenciálně vyšší průchod materiálu za jednotku času. | Dramaticky zvyšuje výrobní kapacitu a efektivitu pro požadavky na velkoobjemovou nebo silnou izolaci. |
| Přesnost dráhy balení | Náchylné k driftu v důsledku mechanické vůle a setrvačnosti. | Programovatelný pohybový ovladač zajišťuje nulový posun v bodě vytváření pásky ve všech fázích pohybu. | Zaručuje perfektní poměr překrytí a geometrickou konzistenci, což je kritické pro vysokofrekvenční a miniaturizované kabely. |
| Flexibilita procesu | Změny nástrojů požadované pro různé vodiče nebo vzory obalování; omezená přizpůsobivost. | Inteligentní topologie uspořádání, která umožňuje bezplatnou 3D definici parametrů šířky/rozteče prostřednictvím digitální předvolby. | Umožňuje rychlé přepínání a přizpůsobuje se široké škále konvenčních a speciálních konfigurací drátů bez výměny hardwaru. |
| Automatizace a inteligence | Ruční nastavení a monitorování jsou běžné. | Digitálně přednastavené parametry, koordinace víceosých serv a kompenzační mechanismy v reálném čase. | Snižuje závislost na dovednostech operátora, minimalizuje lidské chyby a připravuje cestu pro integraci do inteligentních továrních nastavení |
Stabilita prostřednictvím koordinace
Zjednodušený diagram pomáhá vizualizovat klíčový technologický rozdíl. Tradiční systémy často považují posuv vodiče a pohyb hlavy pásky za volně spojené, což vede k nestabilitě dráhy. Naproti tomu skutečný servo páskový systém s nimi zachází jako s koordinovaným víceosým systémem. Ovladač pohybu synchronizuje otáčení vodiče (osa C), horizontální pojezd páskovací hlavy (osa X) a vertikální polohování ve dvouvrstvých systémech (osa Y) v reálném čase. Toto elektronické ozubení v kombinaci s dynamickým řízením tahu je to, co uzamkne místo formování pásky v prostoru a zajišťuje dokonalou konzistenci ovinutí bez ohledu na změny rychlosti.
Budoucí řešení páskování ve tvaru trajektorie
Sektor kabelových zařízení není statický. Několik silných trendů pohání inovace a definuje požadavky na stroje nové generace:
-
Snaha o extrémní přesnost a miniaturizaci: S tím, jak se kabely pro spotřební elektroniku, lékařská zařízení a robotiku zmenšují a jsou složitější, poptávka po mikropřesnosti lepicích pásek prudce stoupá. To přesahuje mechanickou přesnost a vyžaduje submilimetrovou kontrolu nad umístěním a napětím pásky, což je doména, kde pokročilé servosystémy vynikají.
-
Integrace a inteligentní výroba: Zařízení již není izolovaným ostrovem. Trend směřuje k plně integrovaným výrobním linkám bohatým na data. Moderní páskovací stroje musí nabízet standardní komunikační protokoly (jako EtherCAT nebo Modbus), podporovat vzdálené monitorování a poskytovat data pro analýzu procesů a prediktivní údržbu.
-
Materiálová všestrannost a udržitelnost: Výrobci zkoumají nové, často náročné, izolační materiály, aby splnily vyšší teplotní hodnocení, ekologické předpisy nebo nákladové cíle. Zařízení musí zpracovávat širší škálu páskových materiálů – od klasických polymerů po pokročilé kompozity – bez kompromisů v kvalitě aplikace. Kromě toho se energeticky účinné návrhy stávají konkurenční nutností.
-
Požadavek na provozní agilitu: Krátké životní cykly produktů a výrobní série s velkým množstvím mixů a malých objemů vyžadují vybavení, které se může rychle měnit. Programovatelnost a digitální přednastavené možnosti CNC servo páskovacích strojů přímo řeší tuto potřebu, snižují prostoje a rozšiřují flexibilní výrobní možnosti továrny.
Tyto trendy společně poukazují na budoucnost, kde je izolační páska plně digitálním, vysoce adaptivním a hladce integrovaným procesem. Technologické základy Vertical Double Layers/Multilayers Servo Taping Machine Numerical Control – jeho digitální jádro, přesnost servopohonů a inteligentní ovládání – jsou přesně sladěny s touto budoucností, což z něj dělá nejen nástroj pro dnešek, ale také platformu pro zítřejší výzvy v oblasti výroby kabelů.
Často kladené otázky (FAQ)
Otázka: Jaké typy vodičů zvládne váš vertikální servo páskovací stroj?
A: Náš stroj je navržen pro výjimečnou topologickou přizpůsobivost. Dokáže efektivně zpracovat širokou škálu, od jednoduchých jednoduchých plných vodičů až po složité splétané nebo paralelní vodiče, a vyhoví jejich požadavkům na kontinuální středové balení v různých konfiguracích.
Otázka: Jak váš systém udržuje konstantní napětí, když se průměr kotouče pásky zmenšuje?
A: Využíváme sofistikovaný modul pro detekci napětí v uzavřené smyčce a kompenzační mechanismus výpočtu v reálném čase. Tento systém se dynamicky přizpůsobuje měnící se setrvačnosti a průměru cívky s páskou a udržuje konstantní napínací pole po celou dobu běhu bez nutnosti ručního zásahu operátora, což je běžné omezení u jednodušších systémů.
Otázka: Dokáže tento stroj vytvořit přesné a konzistentní přesahy požadované pro vysokofrekvenční kabely?
A: Absolutně. Programovatelný pohybový ovladač digitálně přednastavuje přesný poměr překrytí pásky. Ještě důležitější je, že jeho koordinace ve více osách zajišťuje nulový posun v prostorových souřadnicích bodu formování pásky během zrychlování, konstantní rychlosti a zpomalování. Tato prostorová stabilita je zásadní pro dosažení dokonalé izolace bez mezer, která je nezbytná pro optimální elektromagnetickou kompatibilitu (EMC) ve vysokofrekvenčních signálových vodičích.
Otázka: Máme jedinečné návrhy kabelů se specifickými požadavky na šířku a rozteč. Je možné přizpůsobení?
A: Ano. Základní funkcí našeho stroje je jeho inteligentní topologie uspořádání. Systém navíjení axiálního typu podporuje bezplatnou definici parametrů šířky a rozteče ve třech rozměrech, což našim inženýrům umožňuje vytvořit přesnou matici uspořádání přizpůsobenou tak, aby splňovala vaše složité specifikace průřezu drátu a návrhu.
