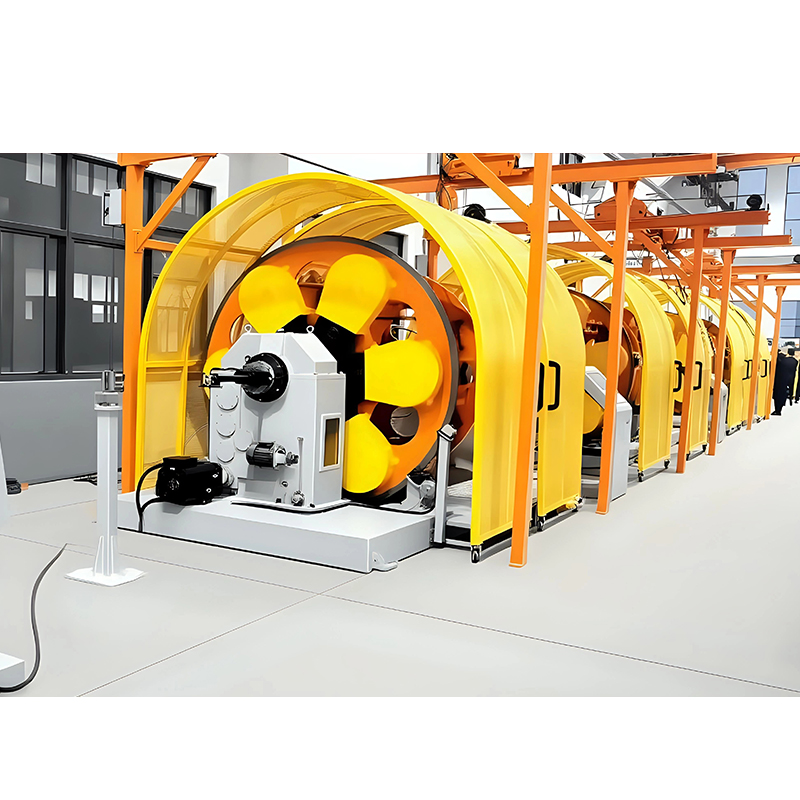

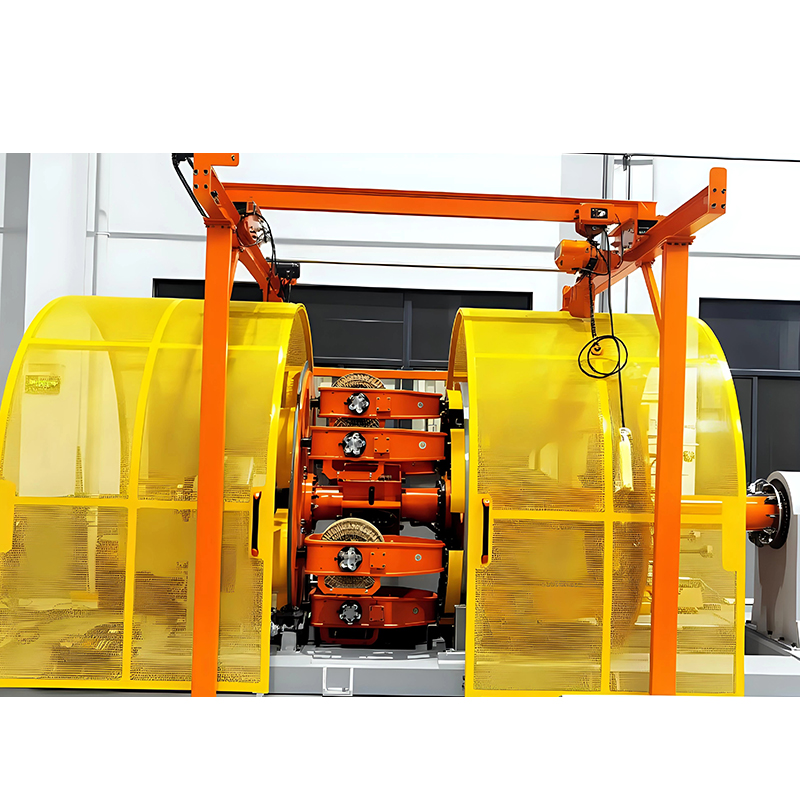

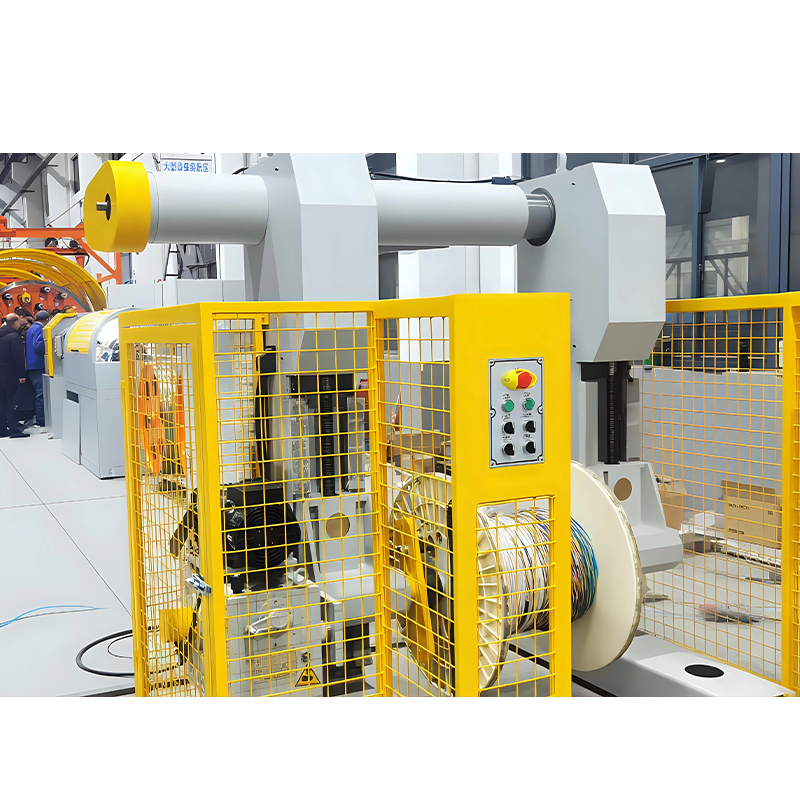

The Planetární stroj na splétání/párování slouží jako základní zařízení pro výrobu vysoce výkonných, složitých přesných kabelů. Je speciálně navržen pro výrobu speciálních kabelů vyžadujících extrémně vysoké standardy elektrického výkonu, mechanické pevnosti, flexibility a konzistence. Toto zařízení funguje na principu přesného koordinovaného pohybu, který umožňuje několika jádrům rotovat a pohybovat se přesně a synchronně kolem centrální osy, napodobující nebeský orbitální pohyb, aby byla zajištěna optimální geometrická symetrie a strukturální stabilita během procesu splétání. Planetary Stranding Machine účinně kontroluje vnitřní zbytkové napětí v jádrech během vysokorychlostního splétání, zachovává původní fyzikální vlastnosti drátu a dokončuje splétání spolu s dvouvrstvým stíněním/ochranným obalem prostřednictvím integrovaného kontinuálního procesu, což výrazně zvyšuje efektivitu výroby a jednotnost produktu.
Základní technické principy
Planetary Motion Architecture: Využívá unikátní planetový převodový systém, který umožňuje několika odvíjecím jednotkám provádět složenou rotaci kolem centrální navíjecí osy spolu s jejich vlastní rotací, čímž je dosaženo přesné kontroly délky uložení a vyvážení napětí.
Mechanismus optimalizace napětí: Využívá technologii zpětné kompenzace krouticího momentu, která aktivně působí proti torznímu namáhání během splétání, čímž se minimalizuje tendence drátu k odpružení, aby byla zajištěna rozměrová stabilita a dlouhodobá provozní spolehlivost hotového kabelu.
Integrovaný procesní modul: Spojuje procesy splétání, omotávání stíněním (fóliovým opletem) a páskování do jednoho nepřetržitého toku, čímž eliminuje výkyvy kvality způsobené přechody procesů a zajišťuje pevné přilnutí a rovnoměrnou hustotu stínící vrstvy k jádru kabelu.
Typické oblasti použití
Kabely pro vysokorychlostní přenos dat: Vyrábí datové kabely kompatibilní s USB 3.1, Thunderbolt, QSFP a dalšími standardy vysokorychlostního propojení, zajišťující integritu signálu a nízké přeslechy.
Specialized Medical Device Cables: Vyrábí vícežilové kabely pro lékařská diagnostická zařízení, splňující požadavky na biokompatibilitu a zároveň garantující vysokou spolehlivost ve složitých lékařských prostředích.
Dynamické aplikační kabely: Navrženy speciálně pro kabelové nosné systémy a robotické kloubové kabely, které nabízejí vynikající odolnost proti únavě v ohybu a toleranci mechanického namáhání.
Nové energetické vysokoproudé kabely: Vyrábí vysokoproudé kabely pro nabíjecí stanice pro elektromobily a systémy pro ukládání energie, splňující požadavky na elektrickou bezpečnost a životnost v prostředí s vysokou teplotou.
Kabely se speciální kompozitní strukturou: Zvládají složité struktury, jako je vysoký počet jader, speciálně tvarované vodiče a kompozitní stínění (dvouvrstvé opletení fólií), což zajišťuje ovladatelnost procesu a konzistenci produktu.
Porovnání typů zařízení
| Typ zařízení | Pracovní princip | Vhodná struktura kabelu | Maximální počet jader | Stranding Speed | Vlastnosti aplikace |
| Cage Planetary Strander | Pohon planetovou převodovkou, celková rotace | Napájecí kabely, Ovládací kabely | 7-61 jader | Středně vysoká rychlost | Robustní konstrukce, vhodná pro splétání velkých průřezů |
| Trubkový Strander | Rotace trubek, stacionární odvíjení | Komunikační kabely, datové kabely | 1-30 jader | Vysoká rychlost | Kompaktní půdorys, snadná změna měřidla |
| Vysokorychlostní Strander | Princip single-twist, rotace luku | Elektronické dráty, Automobilové dráty | 1-7 jader | Ultra-vysoká rychlost | Vysoká efektivita výroby, vhodné pro jemné dráty |
| Back-Twist Pair Twister | Aktivní zpětný zákrut, synchronní sledování | Vysokorychlostní párové kabely, Diferenciální páry | 2 jádra | Vysoká rychlost | Kompletní obrácení otočení, vynikající přenos signálu |
Průvodce profesionální údržbou
Body běžné údržby:
-
Pravidelně kontrolujte hladinu oleje a znečištění planetové převodovky; testování vzorků doporučeno každých 500 provozních hodin.
-
Kalibrace systému řízení tahu by měla být prováděna měsíčně, aby byla zajištěna chyba v tahu napříč jednotkami návratnosti <±5 %.
-
Týdenní čištění a kontrola opotřebení kladek a vodicích kladek, aby se zabránilo poškrábání povrchu drátu.
Správa životního cyklu kritických komponent:
-
Sada planetových převodů: Profesionální kontrola se doporučuje každých 15 000 provozních hodin.
-
Ložiska vřetena: Zkontrolujte vůli každých 10 000 hodin; plánovaná výměna po 24 000 hodinách.
-
Servopohony: Komplexní testování výkonu a aktualizace firmwaru každých 5 let.
Přesná retenční opatření:
-
Čtvrtletní ověřování přesnosti délky pokládky pramene pomocí laserových měřicích přístrojů.
-
Pololetní dynamická korekce vyvážení pro celý stroj pro snížení vibrací při vysokorychlostním provozu.
-
Každoroční generální oprava pro kontrolu montážních vůlí a vyrovnání všech pohyblivých částí.
Často kladené technické otázky
Q1: Jaké jsou hlavní rozdíly mezi planetárním splétacím strojem a tradičním splétacím zařízením?
A: Planetary Stranding Machine využívá architekturu planetárního pohybu, kde se každá odvíjecí jednotka otáčí kolem centrální osy, přičemž si udržuje svou vlastní rotaci, čímž je dosaženo přesné kontroly úhlu pramene a rovnováhy napětí. Tradiční zařízení obvykle používá metodu jediné rotace, takže je obtížné zcela eliminovat vnitřní točivý moment.
Q2: Jak vybrat vhodný typ splétacího zařízení?
A: Výběr by měl vzít v úvahu složitost kabelové struktury, počet žil, velikost vodičů, požadavky na rychlost výroby a potřeby stínění. Planetary Stranding Machines jsou zvláště vhodné pro vysoce přesné, vícejádrové, složité kabely vyžadující kompozitní stínění, zatímco Tubular Stranding jsou vhodnější pro středně složité a vysokorychlostní výrobní scénáře.
Q3: Jak se hodnotí výrobní kapacita zařízení?
A: Skutečná kapacita závisí na faktorech, jako je počet jader, délka lanka a průměr drátu. Například s Newtopp Precision NP-500 Planetary Stranding Machine vyrábějícím 7jádrový kabel 18AWG může maximální rychlost dosáhnout 60 m/min, s teoretickou 24hodinovou kapacitou přibližně 86 400 metrů.
Q4: Jaká je možnost upgradu a rozšíření zařízení?
A: Moderní planetární splétací stroje se vyznačují modulární konstrukcí, která umožňuje funkční rozšíření přidáním výplatních jednotek, integrací inline kontrolních modulů nebo modernizací řídicích systémů. Zařízení Newtopp Precision podporuje upgrade ze základních konfigurací na plně automatizované inteligentní výrobní linky.
