Použití: Vhodné pro back-twist pay-off a holé kroucení párů zkroucení izolačních žil datových kabelů, jako jsou Cat-5, Cat-5e, Cat-6 a HDMI 2.1 atd.
Funkce: Před kroucením páru otočte zpět a omezte poškození drátu během procesu kroucení. Stroje se zadním a párovým kroucením pracovaly společně.
Hlavní části: Φ500 Active back-twist výplatní stroj a Φ500 párový kroucecí stroj

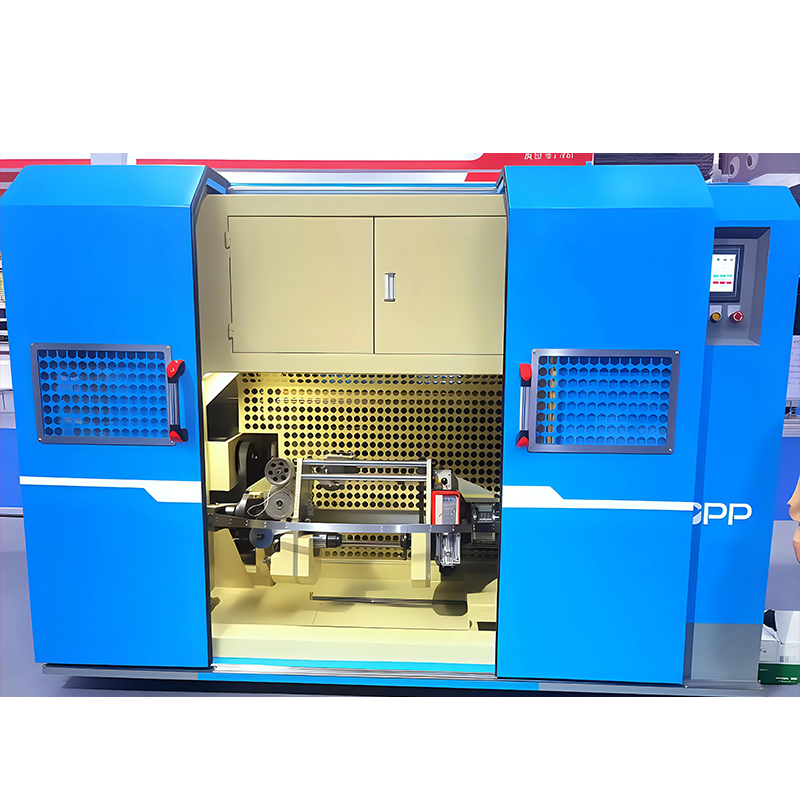

The Stroj na splétání párů vodorovného/svislého typu je stěžejním zařízením ve výrobě špičkových datových kabelů. Je speciálně navržen pro zpětné zkroucení a holé stáčení vodičů s izolovaným jádrem používaných v přesných datových kabelech, jako jsou Cat-5, Cat-5e, Cat-6 a HDMI 2.1. Jádro tohoto stroje spočívá v jeho synergickém provozním režimu "nejdřív zpětné kroucení, poté párové kroucení", který účinně snižuje namáhání drátu a poškození během procesu splétání. To zajišťuje stabilitu a konzistenci elektrického výkonu párů vodičů a tvoří základ pro výrobu vysoce výkonných kabelů pro přenos dat s nízkou latencí.
Jako klíčová součást v rámci produktové matice kabelových zařízení společnosti Jiangsu Newtopp Precision Machinery Co., Ltd., tento stroj se zadními kroucenými páry obsahuje více než deset let zkušeností z výzkumu a vývoje v oblasti výroby vysoce přesných strojů, což odráží naši důslednou snahu o inženýrskou filozofii „přesnosti, účinnosti a spolehlivosti“.
Hloubková analýza technických principů

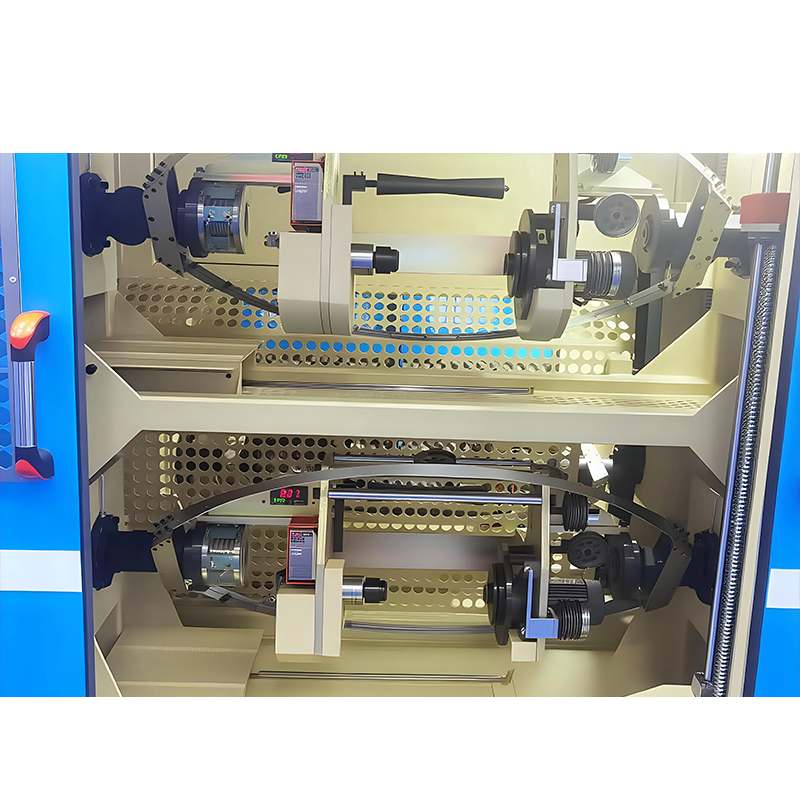

Zařízení pracuje prostřednictvím koordinované práce odvíjecího stroje Φ500 s aktivním zpětným zákrutem a párového splétacího stroje Φ500. Jeho základním principem je, že aktivní odvíjecí jednotka zpětného zkroucení neutralizuje vlastní torzi jádrového drátu generovanou během rotace odvíjení v reálném čase, čímž uvádí jádrový drát do stavu „nulové torze“ nebo minimálního zbytkového napětí, než vstoupí do splétací jednotky. Následně párový splétací stroj zkroutí dva jádrové dráty do páru s vysoce přesnou regulací stoupání.
Tento proces minimalizuje problémy, jako je mikropoškození izolační vrstvy a změny v rychlosti protažení vodiče způsobené akumulací krouticího momentu při tradičním splétání párů, což výrazně zlepšuje klíčové parametry elektrického výkonu páru vodičů, včetně ztráty zpětného toku a přeslechu na blízkém konci (NEXT).
Typické případy použití
| Typ kabelu | Popis aplikace | Požadavek na výkon pro splétací stroj Back-Twist Pair |
|---|---|---|
| Cat-6/6A | Gigabitový/10gigabitový Ethernet | Vyžaduje extrémně vysokou přesnost a konzistenci splétání, aby byl zaručen přenosový výkon při frekvencích 250 MHz a vyšších. Proces back-twist snižuje vady a zajišťuje soulad kanálu. |
| HDMI 2.1 | Přenos zvuku a videa s ultravysokým rozlišením | Podporuje vysoké rychlosti až 48 Gbps, vyžaduje přísnou symetrii párů a integritu signálu. Zařízení zajišťuje rovnoměrné splétání párů a nízké poškození. |
| Specializované vysokorychlostní datové kabely | Datové centrum, interní připojení serveru | Často musí splňovat přísnější požadavky na impedanci a útlum. Stabilita a vysoká přesnost stroje zaručují sériovou výrobu kvalifikovaných produktů. |
Společnost Newtopp Precision, která využívá sílu výzkumu a vývoje národního high-tech podniku, navrhuje stroj na splétání zadních kroucených párů, aby plně vyhovoval přísným požadavkům výše uvedených špičkových aplikací pro základní výrobu drátu.
Údržba a technická podpora
Aby bylo zajištěno, že si horizontální/vertikální typ zpětně točeného splétacího stroje udrží optimální přesnost a stabilitu po dlouhou dobu, Newtopp doporučuje dodržovat následující pokyny pro údržbu:
Denní kontrola: Zkontrolujte tlak pneumatické součásti, odezvu napínacího systému, nárůst teploty hlavního ložiska a jakékoli abnormální vibrace.
Pravidelná údržba: Podle plánu doplňte předepsané mazivo pro rotující součásti (např. ložiska se zpětným točením, ložiska slaměných smyčců), vyčistěte fotoelektrické snímače a zkontrolujte a dotáhněte všechna elektrická spojení.
Kalibrace přesnosti: Pravidelně kalibrujte úhel zpětného zákrutu a rozteč pramenů pomocí profesionálních nástrojů. Tuto službu mohou poskytovat profesionální inženýři společnosti Newtopp.
Společnost Newtopp Precision zajišťuje kvalitu každého dodaného stroje prostřednictvím systému řízení kvality ISO9001. S podporou komplexního servisního systému zahrnujícího výzkum a vývoj, výrobu a prodej poskytujeme zákazníkům komplexní podporu od instalace a uvedení do provozu, školení operátorů až po celoživotní technickou pomoc.
Často kladené otázky (FAQ)
Otázka: Proč je při výrobě párů datových kabelů nutný krok zpětného přetočení?
A: Zpětné kroucení se používá k eliminaci rotačního napětí nahromaděného v izolovaném jádrovém drátu během procesu odvíjení. Bez zpětného kroucení by přímé splétání párů způsobilo, že toto namáhání vedlo k mikrodeformaci vnitřní struktury drátu, což by vážně ovlivnilo stabilitu charakteristické impedance a indikátorů přeslechů během přenosu vysokofrekvenčního signálu. To ztěžuje, aby kabel obstál v testech vysokého standardu, jako je Cat-6/HDMI 2.1.
Q: Jaké jsou specifické výhody Newtopp's Back-Twist Pair Stranding Machine ve srovnání s běžnými párovými twinnery?
A: Hlavní výhodou je integrovaná synergie "aktivního zpětného kroucení" a "vysoce přesné párování." Běžným párovým twinnerům chybí zpětný zákrut nebo mají pouze jednoduchou kompenzaci přetočení, což může snadno způsobit poškození drátu. Naše zařízení dosahuje aktivního zpětného kroucení prostřednictvím přesného řídicího systému, který chrání drát před zdrojem. Zároveň splétací jednotka se svou vysokou tuhostí a pokročilými pohony zajišťuje extrémně rovnoměrnou a konzistentní délku pokládky. To přímo zvyšuje výtěžnost prvního průchodu elektrického výkonu produktu a celkovou výtěžnost výroby.
Otázka: Jaké jsou hlavní faktory, které je třeba vzít v úvahu při výběru mezi horizontálním a vertikálním typem?
A: Primárním hlediskem je prostorové uspořádání dílny (podlouhlý nebo vysoký prostor). Za druhé, zvažte provozní a údržbové návyky. Horizontální typ usnadňuje obsluhu a je vhodný pro většinu tradičních dílen. Vertikální typ šetří podlahovou plochu a je ideální pro moderní výrobní linky s vysokou automatizací a kompaktním uspořádáním. Prodejní inženýři společnosti Newtopp mohou poskytnout optimální doporučení pro výběr na základě vašeho konkrétního půdorysu.
Otázka: Může zařízení vyhovět výrobě jádrových drátů s různými specifikacemi (např. průměr, délka uložení)?
A: Ano. Newtopp's Back-Twist Pair Stranding Machine je navržen pro dobrou všestrannost. Výrobu lze rychle přepínat mezi různými specifikacemi párů drátů změnou odvíjecí cívky, nastavením napínače a úpravou parametrů splétání (jako je rychlost, stoupání atd.) na dotykové obrazovce. Poskytujeme podrobné návody k obsluze a pokyny k nastavení parametrů.
Otázka: Jak Newtopp jako výrobce zařízení zajišťuje dlouhodobý stabilní provoz stroje?
A: Za prvé, základní komponenty, jako je hlavní vřeteno, ložiska a servosystémy, pocházejí od mezinárodně renomovaných značek. Za druhé, máme nezávislé výzkumné a vývojové centrum a dokončovací centrum, které umožňuje vlastní přesné obrábění klíčových konstrukčních dílů pro zajištění základní kvality. V neposlední řadě poskytujeme komplexní poprodejní podporu, včetně vzdálené diagnostiky, dodávek náhradních dílů a pravidelných kontrol, abychom zajistili nepřetržitý a efektivní provoz výrobních linek našich zákazníků. Náš systém environmentálního managementu ISO14001 nás také zavazuje k uplatňování odpovědnosti za životní prostředí při výrobě a servisu zařízení.
