Výběr správného stroj na splétání drátu určuje kvalitu, flexibilitu a proudovou zatížitelnost každého lankového vodiče vyrobeného ve vašem zařízení. A stroj na splétání drátu zkroutí jednotlivé kovové dráty dohromady do jednotného svazku a výběr optimálního typu stroje – ať už se jedná o dvojitý zákrutový svazek, planetový pramen nebo pevný klecový pramen – přímo ovlivňuje rychlost výroby, zmetkovitost a dlouhodobé provozní náklady. Tato příručka poskytuje podložený pohled na to, jak tyto stroje fungují, porovnává hlavní typy s údaji o výkonu a odpovídá na nejnaléhavější otázky, kterým čelí výrobci kabelů a elektrotechnici.

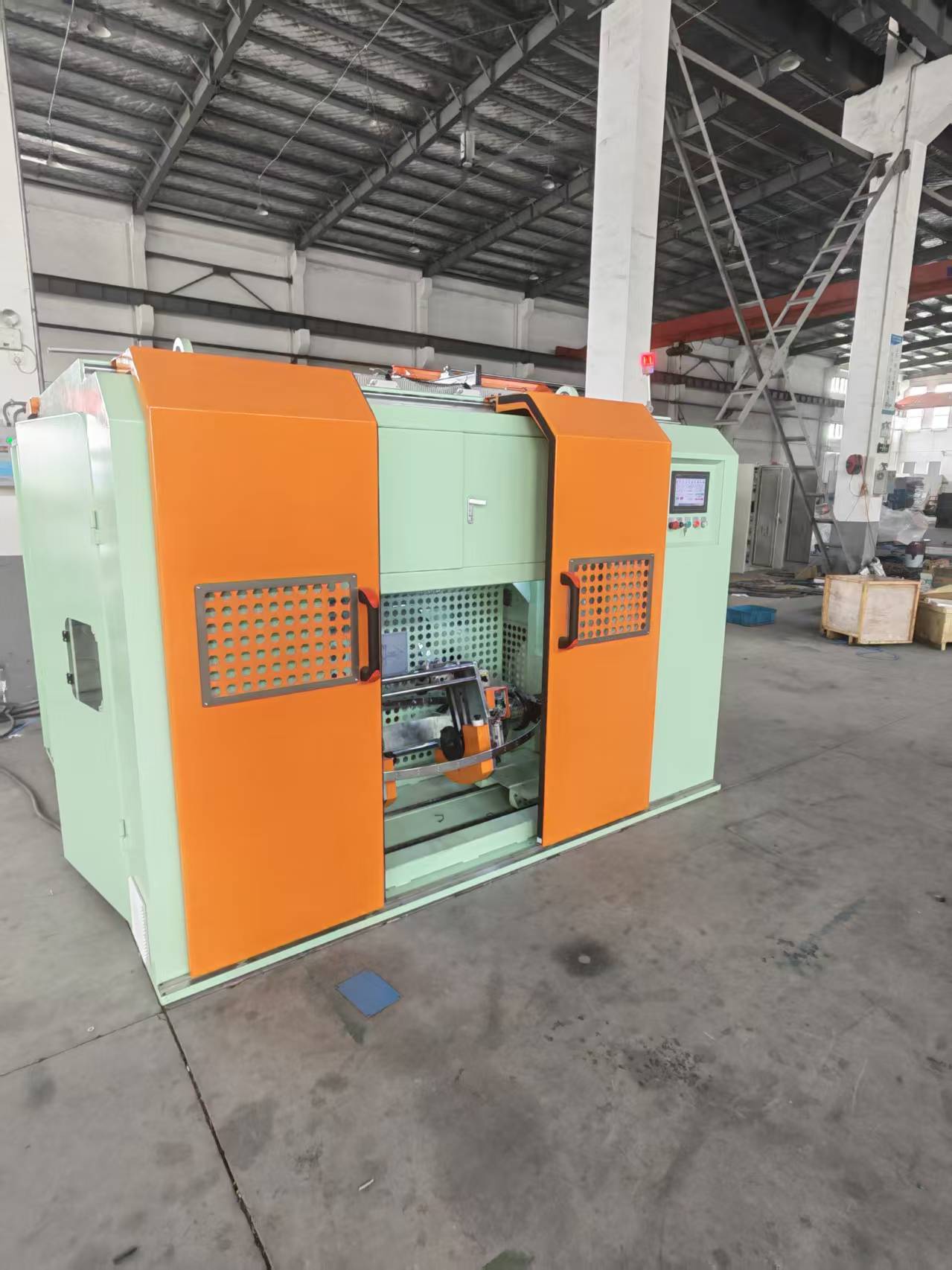

Co je stroj na splétání drátu?
Stroj na splétání drátů je základním zařízením, které spojuje několik jednotlivých drátů do soudržného lankového vodiče s vynikajícími mechanickými a elektrickými vlastnostmi. Na rozdíl od plného vodiče nabízí lankový vodič dramaticky vyšší flexibilitu a odolnost proti únavovému selhání, což je důvod, proč mezinárodní normy, jako je IEC 60228, klasifikují vodiče podle třídy splétání. Stroj podává jednotlivé dráty z odvíjecích cívek, vyrovnává je přes pokládací desku nebo čelní kužel a aplikuje řízené kroucení k vytvoření vrstev spirálovitě navinutých pramenů kolem centrálního jádra.
Moderní stroj na splétání drátus zvládnout průřezy vodičů od 0,05 mm² (pro ultra jemné lékařské kabely) do více než 1000 mm² (pro vedení pro přenos energie). Podle údajů zveřejněných CRU Group v roce 2025 celosvětový trh s lankovými měděnými a hliníkovými vodiči roste o 3,2 % ročně, a to díky rozvoji elektromobilů a obnovitelné energie. Tento růst přiměl výrobce k rychlejšímu a přesnějšímu přijímání stroj na splétání drátus schopné udržet tolerance délky pokládky v rozmezí ±1 % při rychlosti linky přesahující 200 metrů za minutu.

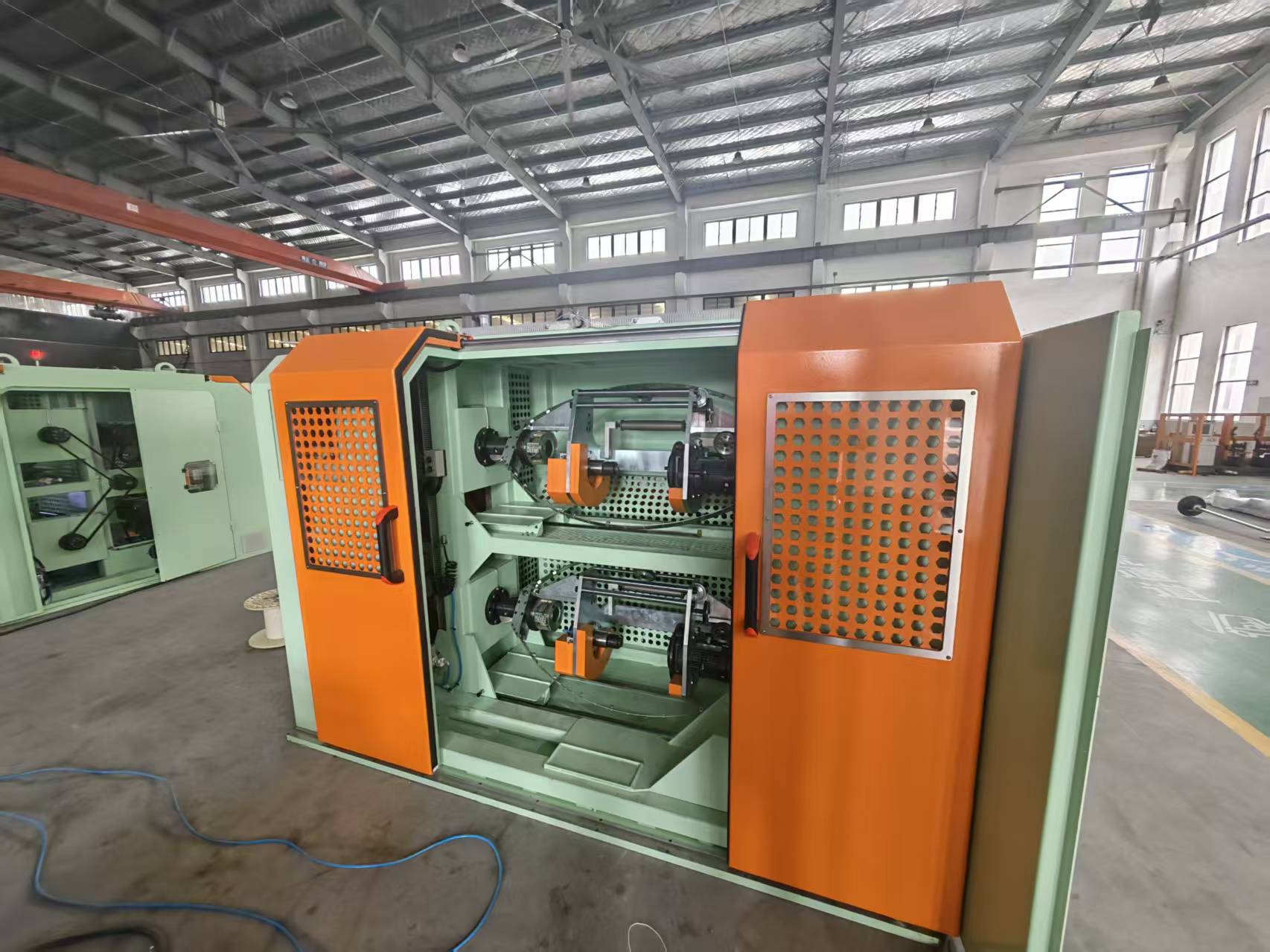

Jak funguje stroj na splétání drátu
Základní princip činnosti stroje na splétání drátu zahrnuje otáčení sady prvků nesoucích drát kolem podélné osy, přičemž se sestavené prameny protahují přes uzavírací matrici přesně řízenou rychlostí. Poměr mezi rotační rychlostí (zákruty za minutu) a lineární rychlostí navíjení definuje délku pokládky, což je vzdálenost potřebná k tomu, aby jeden pramen dokončil 360stupňovou šroubovici kolem jádra. Kratší délka pokládky poskytuje pružnější, ale mírně vyšší odpor vodiče, zatímco delší délka pokládky maximalizuje vodivost a pevnost v tahu.
V závislosti na provedení stroj na splétání drátu kroutící pohyb může být udělován rotačním obloukem (u strojů s dvojitým zákrutem), otočnou klecí (u pevných pramenů) nebo jednotlivě rotujícími cívkami (u planetových pramenů). Všechny typy sdílejí společný požadavek: jednotlivé dráty musí zůstat pod řízeným zpětným napětím, aby se zabránilo zamotání a zajistila se konzistentní geometrie pramene. Celý proces je monitorován programovatelným logickým ovladačem (PLC), který v reálném čase upravuje otáčky a napětí motoru. Průmyslová data ukazují, že digitální řízení napětí může snížit zmetkovitost způsobenou přetržením drátu až o 45 % ve srovnání s čistě mechanickými systémy.

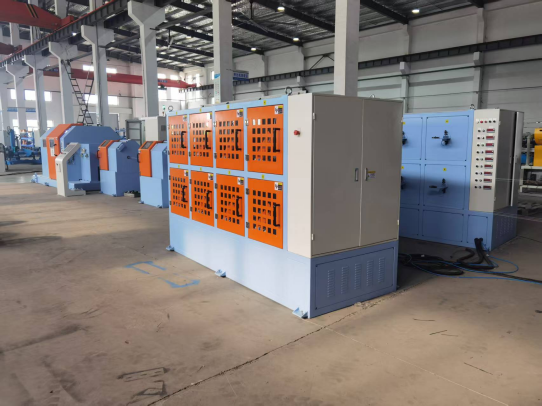

Hlavní typy strojů na splétání drátu: Podrobné srovnání
Žádná konstrukce stroje na splétání drátu nevyhovuje všem výrobním scénářům; každý typ stroje se zaměřuje na konkrétní rozsah velikostí vodičů, objem výroby a požadavky na přesnost délky pokládky. Níže uvedená tabulka porovnává pět široce používaných konfigurací, které umožňují přímé vyhodnocení na základě dat.
| Typ stroje | Metoda kroucení | Rozsah vodičů (mm²) | Maximální rychlost linky (m/min) | Typická přesnost délky pokládky | Primární aplikace |
|---|---|---|---|---|---|
| Dvojitý Twist Buncher | Rotující luk, dvě otáčky za otáčku | 0,05 – 16 | Až 300 | ±2 % | Automobilový drát, ohebné šňůry |
| Planetární Strander | Individuální rotace cívky, žádné kroucení na ose drátu | 10 – 630 | Až 80 | ±0,5 % | Silové kabely, zhutněné vodiče |
| Pevná klec Strander | Pevná klec se otáčí jako celek | 16 – 1200 | Až 60 | ±1 % | Nadzemní přenosové vedení |
| Single Twist Strander | Jedno otočení na otáčku navíjení | 0,5 – 50 | Až 150 | ±1,5 % | Ovládací kabely, střední napětí |
| Trubkový Strander | Dráty procházejí rotující trubicí | 0,2 – 95 | Až 200 | ±1 % | Přístrojový kabel, stíněný vodič |
Dvojité zákrutové svazky dominují vysokorychlostní výrobě jemně splétaných vodičů, zatímco planetové prameny jsou nenahraditelné pro jednolayové a zhutněné vodiče, které vyžadují nulový zákrut na jednotlivých drátech. Výběr a stroj na splétání drátu musí také vzít v úvahu počet cívek: 630 mm planetový pramen obvykle pojme 6, 12, 18 nebo 24 cívek, což přímo určuje maximální počet pramenů ve vrstvě.
Klíčové faktory pro výběr stroje na splétání drátu
Váš optimální splétací stroj je definován pěti měřitelnými proměnnými: průřez vodiče, požadovaná délka pokládky, objem výroby, typ materiálu a potřeba soustředného nebo svazkového splétání. Systematické vyhodnocování podle níže uvedené sekvence vám pomůže vyhnout se nákladným chybám při nadměrné specifikaci nebo nedostatečné kapacitě.
- Definujte specifikaci vodiče. Identifikujte konečnou velikost vodiče (mm² nebo AWG), počet jednotlivých vodičů a průměr pramene. Například ohebný vodič třídy 5 podle IEC 60228 vyžaduje specifický počet pramenů a průměr, který určuje minimální počet cívek na stroj na splétání drátu .
- Určete požadovanou délku a směr pokládky. Planetový pramen může udržovat délku pokládky až 8násobek průměru vodiče, aniž by došlo k poškození drátů, zatímco svazek s dvojitým zákrutem funguje nejlépe s poměry položení 10:1 až 20:1. Směr pokládky (S nebo Z) se na moderních strojích nastavuje elektronicky.
- Vypočítejte cílový výkon v kilogramech za hodinu. U svazku s dvojitým zákrutem, který produkuje 1,5 mm² lanka rychlostí 250 m/min, může výkon dosáhnout přibližně 45 kg/h. Použijte tento obrázek k zajištění stroj na splétání drátu může naplnit kapacitu vaší objednávky.
- Posuďte kompatibilitu materiálů. Měděné, hliníkové a pocínované vodiče vyžadují specifické materiály oblouku nebo válečku, aby se zabránilo poškození povrchu. Například hliníkové lanko těží z keramických vodítek pro snížení hromadění oxidového prachu.
- Vyhodnoťte dobu automatizace a změny. Stroje s automatickým nakládáním cívky a laserovým měřením délky pokládky mohou zkrátit dobu výměny ze 45 minut na méně než 10 minut, což je zásadní výhoda pro malosériovou výrobu.
Rychlost výroby a srovnání výkonu
Výrobní výkon splétacího stroje je zásadně omezen mechanickou rychlostí rotujících součástí a navíjecí kapacitou. Níže uvedená tabulka poskytuje realistická výstupní data pro tři běžné konfigurace na základě skutečných specifikací výrobce pro 1,5 mm² lankový měděný vodič.
| Typ stroje | Rychlost linky (m/min) | Výkon (kg/h) | Spotřeba energie (kW) | Míra zmetkovitosti (%) |
|---|---|---|---|---|
| Dvojitý Twist Buncher | 280 | 48.5 | 15 | 0.8 |
| Planetární Strander (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Pevná klec Strander | 55 | 18.2 | 30 | 0.5 |
Shrnovač s dvojitým zákrutem dosahuje téměř dvojnásobku výkonu planetového přádacího stroje se stejným průřezem, ale planetová konstrukce snižuje zmetkovitost o více než 60 %. Tento kompromis mezi rychlostí a přesností je jádrem každého stroj na splétání drátu nákupní rozhodnutí.
Aplikace napříč klíčovými průmyslovými odvětvími
Odvětví konečného použití určuje třídu splétání a tím i specifickou požadovanou technologii splétacího stroje. Následující sektory jsou závislé na lankových vodičích vyráběných těmito stroji:
- Automobilové kabelové svazky – Dvojité zákrutové svazky vytvářejí tenkostěnné, vysoce flexibilní lankové vodiče potřebné pro kabeláž v motorovém prostoru, kde je prvořadá odolnost proti vibracím.
- Přenos a rozvod energie – Pevné klecové a planetové prameny vyrábějí zhutněné koncentrické vodiče pro kabely středního a vysokého napětí do 500 kV, zajišťující rovnoměrnou distribuci proudu.
- Systémy obnovitelné energie – Kabeláž solárních farem a větrných turbín vyžaduje jemně splétané, pocínované měděné vodiče vyrobené na vysokorychlostních svazcích, aby odolávaly korozi a tepelným cyklům.
- Železnice a hromadná doprava – Kabely pro kolejová vozidla vyžadují extrémně flexibilní vodiče (třída 6 podle IEC 60228), které se často vyrábějí na planetových strojích, aby se dosáhlo ultrajemného počtu vláken.
- Lékařské přístroje a robotika – Ultra jemné splétání pod 0,05 mm² používá specializované trubicové nebo jednokroucené prameny, aby se zabránilo přetržení jemných měděných drátů nebo drátů ze slitin mědi.
Analýza nákladů a návratnost investic
Stroj na splétání drátu představuje významnou kapitálovou investici, ale podrobná analýza celkových nákladů na vlastnictví často odhalí, že dražší stroj s přesným řízením se vrátí do tří let díky snížení zmetkovitosti a rychlejším výměnám. Níže uvedená tabulka porovnává pětiletou strukturu nákladů na svazovač s dvojitým zákrutem oproti planetárnímu pramenu, za předpokladu jednosměnného provozu produkujícího 200 tun splétané mědi ročně.
| Kategorie nákladů | Dvojitý Twist Buncher | Planetární Strander (12 bobbin) |
|---|---|---|
| Počáteční cena zařízení (USD) | 85 000 dolarů | 210 000 dolarů |
| Roční náklady na energii (0,12 $/kWh) | 2 160 dolarů | 3 170 dolarů |
| Průměrná ztráta šrotu za rok | 4 600 dolarů | 1800 dolarů |
| Typické náklady na údržbu / rok | 3 200 dolarů | 4800 dolarů |
| Celkové 5leté provozní náklady | 135 800 dolarů | 258 650 dolarů |
Výrobcům specializujícím se na automobilové tenkostěnné vodiče přináší dvojitý zákrutový svazek nejnižší náklady na kilogram. Pro sítě vyžadující zhutněné koncentrické vodiče, planetový stroj na splétání drátu zůstává jedinou technicky životaschopnou volbou i přes vyšší počáteční náklady.
Nejlepší postupy údržby pro dlouhou životnost stroje
Preventivní údržba na stroji na splétání drátu je zaměřena na tři prvky: kontrolu ložisek oblouku nebo klece, kalibraci snímače napětí a sledování opotřebení vedení drátu. I malé odchylky v těchto součástech mohou způsobit chyby délky uložení a poškození vodičů. Strukturovaná rutina údržby přináší měřitelné výsledky; Průzkum z roku 2022 mezi 47 kabelovými závody provedený organizací Wire Association International zjistil, že zařízení s týdenní preventivní údržbou hlásila o 27 % méně neplánovaných prostojů než zařízení s měsíčními kontrolami.
- Po každých 200 provozních hodinách zkontrolujte ložiska luku a uhlíkové kartáče. Ve svazku s dvojitým zákrutem způsobují opotřebovaná ložiska přídě vibrace, které přímo ovlivňují konzistenci délky pokládky. Vyměňte ložiska, která vykazují radiální vůli větší než 0,02 mm.
- Každý měsíc kalibrujte paži a senzory napětí tanečníka. Odchylka tahu mezi jednotlivými dráty o více než 5 % má za následek nerovnoměrné splétání a může vytvářet v hotovém vodiči místa s vysokým odporem.
- Při prvním náznaku drážkování vyměňte keramická nebo kalená ocelová vodítka. Hloubka drážky větší než 0,1 mm může obrousit povrch drátu a zanést částice oxidu do pramene, čímž se sníží vodivost.
- Namažte ozubená kola a pojezdové mechanismy podle plánu OEM. Použijte specifikovaný druh maziva; nevhodná maziva mohou vést k přehřátí převodovky již za 500 hodin nepřetržitého provozu.
- Každý týden ověřte délku pokládky pomocí laserového měřicího systému. Periodický posun délky pokládky často ukazuje na prokluzující naviják nebo opotřebenou spojku kodéru, což lze opravit dříve, než vznikne produkt, který nevyhovuje specifikacím.

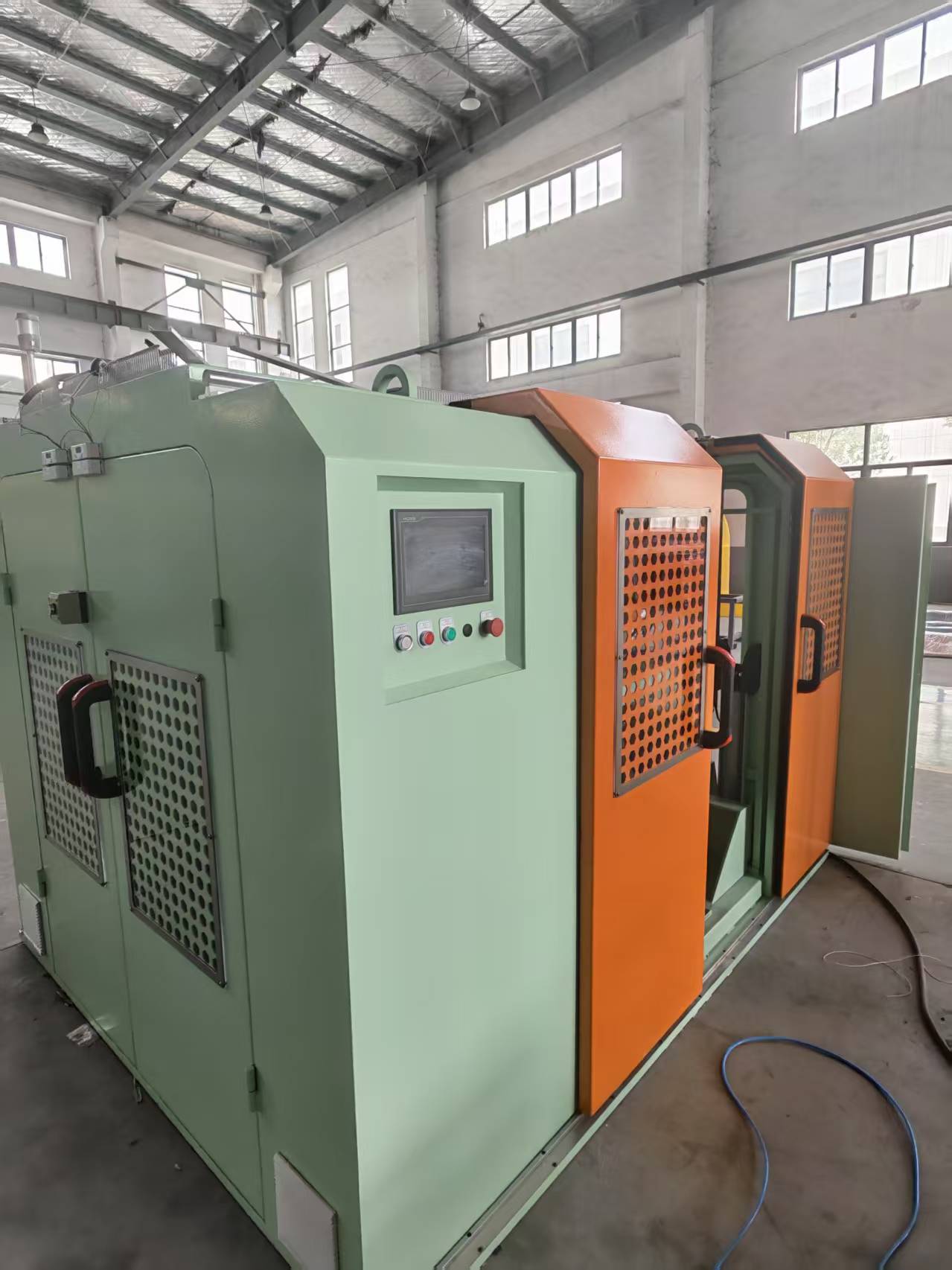

Automatizace a Průmysl 4.0 ve strojích na splétání drátu
Nejnovější stroje na splétání drátu integrují monitorování délky pokládky v reálném čase, algoritmy prediktivní údržby a systémy automatické výměny cívek, které posouvají celkovou efektivitu zařízení (OEE) nad 85 %. Vibrační senzory na přídi a ložiskách motoru předávají data do centrálního ovladače, který předpovídá selhání ložiska až 60 hodin předem, což umožňuje plánovanou výměnu místo nouzového vypnutí. Automatizované nakládání cívky snižuje zásahy operátora z 12 manuálních změn za směnu na nulu, čímž prakticky eliminuje nejběžnější příčinu přetržení pramene souvisejícího s nastavením.
Z hlediska kvality soustavy laserových mikrometrů průběžně měří průměr lankového vodiče a porovnávají jej s cílovou hodnotou. Pokud se průměr posune o více než 0,02 mm, PLC upraví rychlost navijáku nebo napětí cívky, aby chybu opravilo. Podle technického dokumentu z roku 2024 prezentovaného na International Wire & Cable Symposium toto řízení s uzavřenou smyčkou snížilo variaci průměru o 68 % ve srovnání s konvenčními stroji s otevřenou smyčkou. S tím, jak se standardy připojení, jako je OPC UA, stávají univerzální, všechny stroj na splétání drátu může nyní komunikovat přímo s výrobním systémem závodu a poskytovat sledovatelnost až na úroveň jednotlivých kotoučů.
Často kladené otázky
Jaký je rozdíl mezi shlukováním a soustředným splétáním?
Bunching, prováděný na dvojitém twistu stroj na splétání drátu , zkroutí všechny dráty dohromady ve stejném směru bez definované geometrické struktury vrstev. Soustředné splétání, typicky prováděné na planetovém nebo tuhém prameni, uspořádává dráty v přesných spirálových vrstvách kolem centrálního jádra. Soustředné vodiče mají hladší povrch a rovnoměrnější rozložení proudu, zatímco sdružené vodiče jsou flexibilnější a rychleji se vyrábějí.
Jak délka pokládky ovlivňuje výkon vodiče?
Délka pokládky má přímou inverzní závislost s flexibilitou a přímou souvislost s vodivostí. Krátká délka pokládky (např. 8–12násobek vnějšího průměru) zvyšuje flexibilitu, ale mírně zvyšuje elektrický odpor, protože proudová dráha se prodlužuje. V a stroj na splétání drátu Délka pokládky je nastavena poměrem rychlosti navíjení k otáčkám rotátoru a musí zůstat v toleranci specifikované normami, jako je ASTM B8 pro měděné vodiče s koncentrickým položením.
Může jeden stroj vázat měď i hliník?
Ano, nejmodernější stroj na splétání drátus může zpracovávat jak měď, tak hliník, ale musí být přizpůsobena vedení drátu, pouzdra navijáku a nastavení napětí. Nižší pevnost v tahu hliníku a sklon k tvorbě oxidového prachu vyžaduje snížené zpětné napětí (obvykle o 10–15 % nižší než u mědi) a použití kontaktních povrchů z keramiky nebo leštěné nerezové oceli, aby se zabránilo zadření.
Jaké jsou známky toho, že splétací stroj potřebuje vyměnit ložiska?
Zvýšené vibrace pociťované na rámu stroje, rytmická změna hluku během provozu a posun v délce uložení mimo ±2 % bez odpovídajícího příkazu PLC, to vše naznačuje potenciální opotřebení ložisek. Na dvojitém otočení stroj na splétání drátu Ložiska přídě by měla být vyměněna, když rychlost vibrací překročí 4,5 mm/s RMS, měřeno na pouzdru ložiska.
Správná investice do stroje na splétání drátu
Výběr a stroj na splétání drátu je v podstatě rozhodnutím o vyvážení rychlosti s geometrickou přesností a investičních nákladů proti ztrátám zmetků. Pro velkoobjemovou výrobu ohebných vodičů pod 10 mm² nabízí dvojitý twist buncher bezkonkurenční výkon za dolar. Pro silové kabely a zhutněné koncentrické vodiče je planetový nebo pevný klecový pramen nejen výhodný, ale také technicky nezbytný pro splnění mezinárodních norem. Sladěním vašich výrobních požadavků se zde uvedenými údaji a srovnáními můžete určit a stroj na splétání drátu které zajistí konzistentní kvalitu a vysokou návratnost investic i v příštím desetiletí. $
