Co je planetární splétací stroj?

A planetový splétací stroj je vysoce specializované zařízení na výrobu drátů a kabelů, které stáčí více pramenů drátu dohromady kolem centrálního jádra nebo osy při zachování absolutní přímosti a napětí každého jednotlivého pramene prostřednictvím jedinečného planetárního pohybu. Na rozdíl od tradičních svazkových nebo tuhých pramenů klece, a planetový splétací stroj zajišťuje, že se každá cívka drátu otáčí kolem své vlastní osy, když obíhá centrální hřídel stroje, čímž se zcela eliminuje nežádoucí kroucení nebo zpětné kroucení jednotlivých vláken. Podle průmyslových údajů International Wire & Machinery Association (IWMA) se technologie planetárního splétání stala nepostradatelnou při výrobě vysokonapěťových silových kabelů, podmořských kabelů a sofistikovaných datových přenosových linek, kde je přesnost délky uložení a mechanická integrita slaněného vodiče rozhodující pro konečný elektrický výkon a provozní bezpečnost.

Co je planetární splétací stroj a jak funguje?

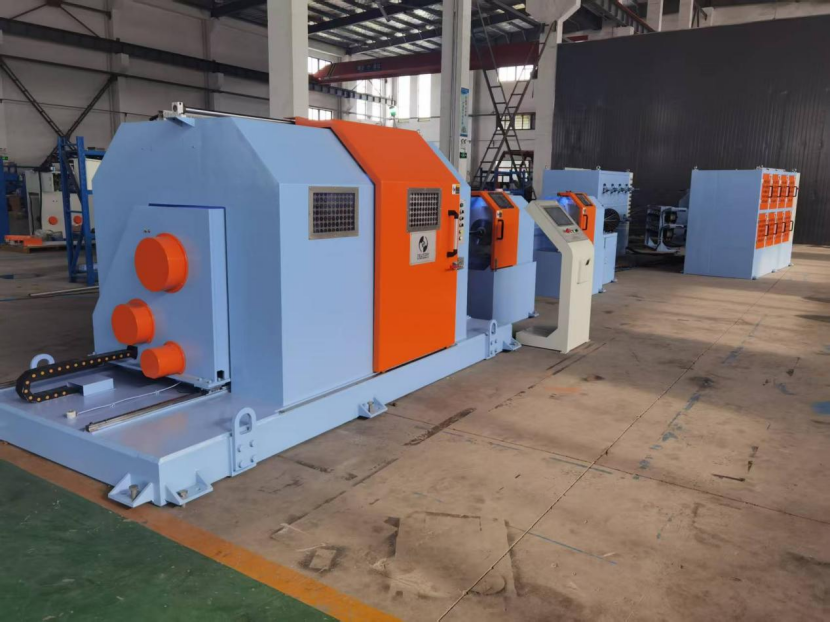

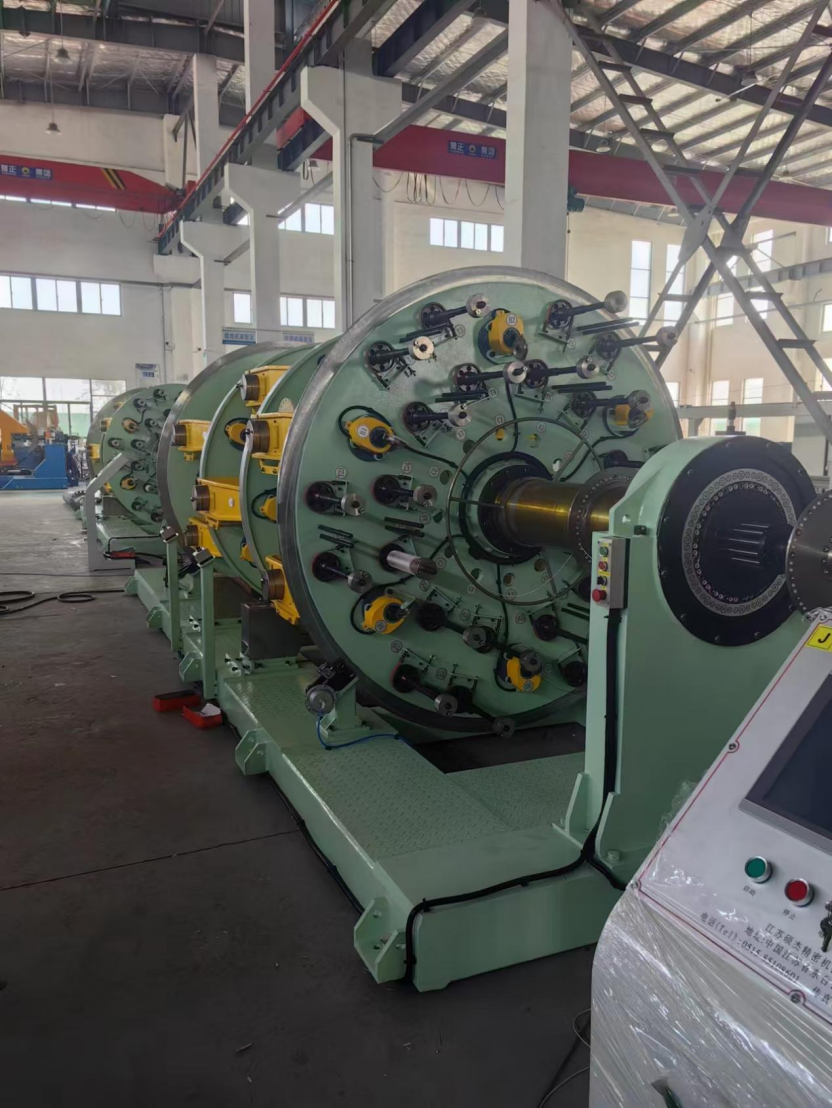

Planetový splétací stroj je rotační systém s více cívkami, ve kterém je každá odvíjecí cívka namontována na své vlastní samostatně poháněné rotační kolébce uvnitř většího rotačního hlavního rámu, což umožňuje, aby byly jednotlivé dráty zkrouceny dohromady bez jakéhokoli torzního napětí nebo nekontrolované deformace. Základní princip a planetový splétací stroj lze přirovnat k pohybu Země kolem Slunce: stejně jako se Země otáčí kolem své osy, když obíhá kolem Slunce, každá cívka drátu ve stroji se otáčí kolem svého středu, aby odvíjela drát, a současně je unášena po kruhové dráze kolem centrálního shromažďovacího bodu lankového vodiče. Tento mechanismus s dvojí rotací je kritický, protože neutralizuje zpětné zkroucení, které by se jinak nahromadilo v každém drátu, pokud by byl stažen ze stacionární cívky a spirálovitě by se točil kolem jádra. Při standardním pokládání může pokládací deska 1/2 palce (12,7 mm) s 18 cívkami zpracovat až 37 jednotlivých drátěných pramenů v jediném průchodu, přičemž rychlost otáčení hlavního rotoru dosahuje až 100 až 300 otáček za minutu v závislosti na velikosti stroje a průřezu drátu. Celý provoz je řízen synchronizovanými servomotory a programovatelnými logickými ovladači (PLC), které zajišťují, že délka uložení – axiální vzdálenost potřebná pro jednu úplnou otáčku vlákna kolem jádra – je udržována v toleranci menší než ±1 % . The Wire Association International uvádí, že tato úroveň přesnosti je nezbytná pro vícevrstvé soustředné splétání používané ve vysokonapěťových a vysokonapěťových silových kabelech, kde i malé nekonzistence v délce uložení mohou vytvářet lokalizované elektrické napěťové body, které vedou k částečnému vybití a předčasnému selhání izolace.

Kritické výhody planetárního uvazování oproti konvenčním metodám

Definující výhodou planetového splétacího stroje je jeho schopnost vyrábět lankový vodič zcela bez zkroucení, který zachovává vlastnosti protažení a pevnost jednotlivých drátů při dosažení vynikající geometrické jednotnosti. V konvenčním tuhém klecovém pramenu nebo trubkovém pramenu jsou cívky upevněny v otočném rámu a drát je stažen přes přírubu, čímž se do každého drátu zavádí 360stupňové zkroucení pro každé úplné otočení klece kolem jádra. Toto kroucení trvale deformuje drát, snižuje jeho pevnost v tahu a činí jej náchylným k kleci s ptáky – stav, kdy se vnější prameny hotového kabelu oddělují od jádra pod ohybem nebo tahem. Naproti tomu planetární pohyb a planetový splétací stroj ruší zkroucení a výsledkem je pramen, který leží dokonale rovně ve struktuře kabelu. To umožňuje lankovému vodiči dosáhnout faktoru plnění – poměru celkové plochy průřezu vodičů k ploše průřezu vodiče – až 93 % až 95 % , který maximalizuje elektrickou vodivost pro daný průměr. U měděných nebo hliníkových vodičů při přenosu energie se toto zlepšení hustoty přímo promítá do snížení odporu vedení a nižších ztrát I²R. Hladký, kompaktní povrch planetárního lankového vodiče navíc minimalizuje vzduchové mezery a výčnělky, které mohou způsobit korónový výboj ve vysokonapěťových kabelech provozovaných nad 110 kV. Snížením potřeby rozsáhlého lepení a stínění mohou výrobci ušetřit značné náklady na materiál při velkých výrobních sériích.

Kde se v moderním průmyslu používají planetární splétací stroje?

Planetové splétací stroje se primárně používají při výrobě vysoce výkonných vodičů, kde jsou mechanické a elektrické požadavky tak přísné, že i malé zkreslení drátu nebo nepravidelnost délky pokládky je nepřijatelné. Klíčové oblasti použití jsou následující:

• Vysokonapěťové a extra vysokonapěťové napájecí kabely: Dokonale zhutněné vodiče bez kroucení vyráběné a planetový splétací stroj jsou nezbytné pro XLPE izolované kabely dimenzované od 66 kV do 500 kV. Podle technické brožury CIGRE 720 hladký vnější povrch segmentového vodiče s planetovým lankem (vodič Milliken) minimalizuje riziko elektrického stromování na rozhraní vodič-izolace, které je hlavní příčinou dlouhodobého selhání kabelu v podzemních přenosových sítích.
• Podmořské a podmořské napájecí kabely: Tyto kabely jsou během pokládky vystaveny neustálému dynamickému ohýbání a tahu. Vysoká pevnost v tahu a ohebnost, kterou si zachovávají měděné nebo hliníkové lankové dráty bez zkroucení, jsou zásadní pro zabránění zlomení vodiče. Jedna porucha podmořského kabelu může mít za následek náklady na opravu přesahující několik milionů dolarů, jak poznamenali průmysloví analytici z CRU Group.
• Specializované kabely pro ovládání a přenos dat: V robotických pažích, letecké elektroinstalaci a špičkových audio kabelech je jakýkoli mikrofonní šum nebo odraz signálu způsobený nepravidelnou geometrií vodičů nepřijatelný. Výjimečná soustřednost a hladkost povrchu dodávaná a planetový splétací stroj poskytují stabilní elektrické charakteristiky požadované pro konzistentní impedanci a integritu signálu.
• Výroba ocelových kordů a ocelových lan: U výztužných kordů pneumatik a vysokopevnostních zvedacích lan musí být jednotlivá ocelová vlákna splétána bez zbytkového torzního napětí, aby se zabránilo odvíjení při řezání. Planetární prameny se používají k výrobě vícepramenných lan s velmi přesnou délkou uložení a nulovou rotací při zatížení.

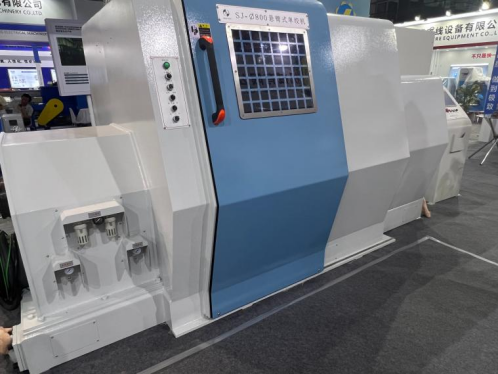

Porovnání planetárních stranderů s tuhou klecí a trubkových stranderů

Když výrobci kabelů vyhodnocují splétací zařízení pro novou výrobní linku, volba mezi planetovým pramenem, pevným klecovým pramenem a trubkovým pramenem zahrnuje kompromis mezi kvalitou produktu, rychlostí výroby a kapitálovými investicemi. Níže uvedená tabulka poskytuje přímé srovnání klíčových parametrů výkonu a aplikací, které odlišují tyto tři typy strojů.

Jak je znázorněno v tabulce, planetový splétací stroj není nejrychlejší ani nejlevnější, ale poskytuje vodič nejvyšší kvality. U kabelu, který bude instalován pod zemí nebo pod vodou po dobu 40 let a nelze jej vyměnit bez rozsáhlého stavebního projektu, jsou dodatečné počáteční náklady na planetární splétání zanedbatelné ve srovnání s celoživotními náklady na jednu poruchu izolace.

Klíčové technické specifikace a provozní aspekty

Výkonnostní obálka planetového splétacího stroje je definována jeho kapacitou cívky, počtem rotorů, maximální rychlostí otáčení a přesností jeho systému řízení délky pokládání. Typický středně velký planetový pramen určený pro výrobu vodičů silových kabelů bude mít následující vlastnosti:

• Průměr cívky: Odvíjecí cívky se pohybují od 400 mm do 630 mm v průměru příruby, s kapacitou drátu až 500 kilogramů z mědi nebo hliníku na cívku. Pro velké splétání vodičů může linka zahrnovat šest nebo dvanáct rotorů, z nichž každý nese více cívek.
• Rozsah průměrů drátu: Stroj dokáže zpracovat jednotlivé dráty od cca 0,5 mm až 5,0 mm v průměru, s konkrétním rozsahem v závislosti na válečkových vedeních a nastavení napínače.
• Ovládání délky položení: Moderní servopohon planetový splétací strojs dosahujte délky pokládky od pouhých 30 mm do více než 500 mm, nastavitelné pomocí dotykové obrazovky HMI. Délka pokládky je elektronicky synchronizována s navíječem, aby byl zachován konstantní poměr, i když se navíjecí cívka plní a efektivní průměr se mění.
• Předkroucení a následné tvarování: Pro zhutňované vodiče může být stroj vybaven předkrucovacími hlavami, které aplikují mírnou plastickou deformaci na vstupní drát, a postformovacími matricemi nebo válečky, které stlačují lankový vodič do jeho konečného kruhového nebo segmentového tvaru. Podle technického článku prezentovaného na výroční konferenci IWMA je aplikace postformovací síly 2 až 4 kilonewtony může zvýšit faktor plnění o další 3 %.

Často kladené otázky o planetárních splétacích strojích

Jaký je rozdíl mezi planetárním uvazováním a svazkem?

Hromadné splétání stáčí všechny dráty dohromady v jediném otočném oblouku nebo kleci bez kontroly polohy každého jednotlivého pramene, což má za následek náhodné pokládání a značné zkreslení drátu. A planetový splétací stroj na druhé straně přesně kontroluje polohu, napětí a torzi každého drátu, čímž vytváří vysoce uspořádané soustředné uložení s nulovým vnitřním kroucením. Svazkové lanko se používá pro levné flexibilní vodiče, zatímco planetární lanko je vyhrazeno pro vysoce spolehlivé napájecí a datové kabely.

Může planetový splétací stroj vyrábět zhutněné vodiče?

Ano, a je to často preferovaná metoda. Protože jsou dráty již uspořádány v dokonalé soustředné geometrii s nulovým kroucením, zhutňují se rovnoměrněji pod tlakem tvarované matrice nebo válečku. A planetový splétací stroj osazená lisovací hlavou může snížit průměr vodiče o 8 % až 12 % při zachování hladkého povrchu bez mezer, což výrazně snižuje množství izolačního a stínícího materiálu potřebného v následných krocích vytlačování.

Jaké materiály lze zpracovávat na planetovém splétacím stroji?

Stroj je navržen pro manipulaci se železnými i neželeznými dráty, včetně žíhané mědi, natvrdo tažené mědi, hliníku, hliníkové slitiny, galvanizovaného ocelového drátu a nerezové oceli. Volba materiálu závisí na konečné aplikaci: měď a hliník pro elektrickou vodivost a ocel pro mechanickou pevnost v nadzemních vodičích (ACSR) a ocelových lanech. Kritickým požadavkem je, že drát musí mít konzistentní průměr a vlastnosti prodloužení, aby se udrželo rovnoměrné napětí napříč všemi cívkami.

Jak udržujete přesné napětí na planetárním splétacím stroji?

Každá kolébka cívky je vybavena nastavitelnou mechanickou třecí brzdou nebo aktivním elektromagnetickým napínákem. Napětí je nastaveno na hodnotu typicky mezi 1 a 10 Newtonů v závislosti na průměru drátu a meze kluzu. Pokud je napětí příliš nízké, dráty budou volné a vodič bude mít špatnou geometrickou stabilitu; jsou-li příliš vysoké, mohou se dráty zkrotit nebo dokonce zlomit. Pravidelná kalibrace napínacího systému ručním měřičem tahu je nezbytná pro udržení kvality produktu, protože nerovnoměrné napětí mezi cívkami je primární příčinou nepravidelnosti délky pokládky.

Vzhledem k tomu, že poptávka po spolehlivém vysokokapacitním přenosu energie a datové komunikaci stále eskaluje, planetový splétací stroj zůstává základním kamenem pokročilé výroby kabelů. Jeho schopnost dodávat nekroucený, geometricky dokonalý vodič se nemůže vyrovnat rychlejším, ale méně přesným metodám splétání. Investicemi do planetární technologie výrobci drátů a kabelů zajišťují, že kritické vodiče spojující naše energetické sítě, pobřežní větrné farmy a komunikační sítě budou fungovat bezpečně a efektivně po desetiletí i v těch nejnáročnějších podmínkách.
